工藝製程

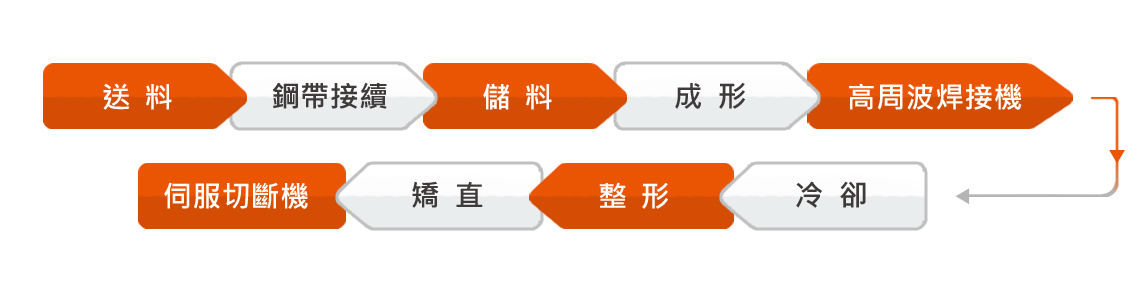

生產流程

于大所出產產品之製造過程，是由許多道不同的程序組合而成，由初始步驟及原料即開始做最嚴格的把關，再依據客戶要求之規格進行成型、校正，鋼管高週波焊接機設備製成後，成品均可廣泛應用於汽車業、建築業、傢俱業、大型機械、運動器材、醫療器材等不同行業領域。

國際規範

化學成分(%)
種類		符號	碳	矽	錳	磷	硫
11	A	STKM 11A	0.12以下	0.35以下	0.60以下	0.040以下	0.040以下
12	A B C	STKM 12A STKM 12B STKM 12C	0.20以下	0.35以下	0.60以下	0.040以下	0.040以下
13	A B C	STKM 13A STKM 13B STKM 13C	0.25以下	0.35以下	0.30~0.90	0.040以下	0.040以下
14	A B C	STKM 14A STKM 14B STKM 14C	0.30以下	0.35以下	0.30~1.00	0.040以下	0.040以下
15	A C	STKM 15A STKM 15C	0.25~0.35	0.35以下	0.30~1.00	0.040以下	0.040以下
16	A C	STKM 16A STKM 16C	0.35~0.45	0.40以下	0.40~1.00	0.040以下	0.040以下
17	A C	STKM 17A STKM 17C	0.45~0.55	0.40以下	0.40~1.00	0.040以下	0.040以下
18	A B C	STKM 18A STKM 18B STKM 18C	0.18以下	0.55以下	1.50以下	0.040以下	0.040以下
引用JIS G3445 - 2004年版

機械性質
種類		符號	拉伸試驗				壓平試驗	彎曲試驗
			抗拉強度 (N/mm²)	降伏點 (N/mm²)	伸長率%		平板距離(H) (D : 鋼管外徑)	彎曲角度	內側半徑 (D : 鋼管外徑)
			抗拉強度 (N/mm²)	降伏點 (N/mm²)	11號、12號試片縱向	4號、5號試片橫向	平板距離(H) (D : 鋼管外徑)	彎曲角度	內側半徑 (D : 鋼管外徑)
11	A	STKM 11A	290以上	-	35以上	30以上	1/2D	180º	4D
12	A B C	STKM 12A STKM 12B STKM 12C	340以上 390以上 470以上	175以上 275以上 355以上	35以上 25以上 20以上	30以上 20以上 15以上	2/3D 2/3D -	90º 90º -	6D 6D -
13	A B C	STKM 13A STKM 13B STKM 13C	370以上 440以上 510以上	215以上 305以上 380以上	30以上 20以上 15以上	25以上 15以上 10以上	2/3D 3/4D -	90º 90º -	6D 6D -
14	A B C	STKM 14A STKM 14B STKM 14C	410以上 500以上 550以上	245以上 355以上 410以上	25以上 15以上 15以上	20以上 10以上 10以上	3/4D 7/8D -	90º 90º -	6D 8D -
15	A C	STKM 15A STKM 15C	470以上 580以上	275以上 430以上	22以上 12以上	17以上 7以上	3/4D -	90º -	6D -
16	A C	STKM 16A STKM 16C	510以上 620以上	325以上 460以上	20以上 12以上	15以上 7以上	7/8D -	90º -	8D -
17	A C	STKM 17A STKM 17C	550以上 650以上	345以上 480以上	20以上 10以上	15以上 5以上	7/8D -	90º -	8D -
18	A B C	STKM 18A STKM 18B STKM 18C	440以上 490以上 510以上	275以上 315以上 380以上	25以上 23以上 15以上	20以上 18以上 10以上	7/8D 7/8D -	90º 90º -	6D 8D -
引用JIS G3445 - 2004年版

檢驗標準

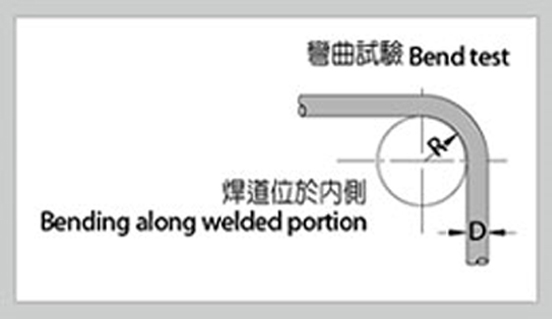

彎曲試驗

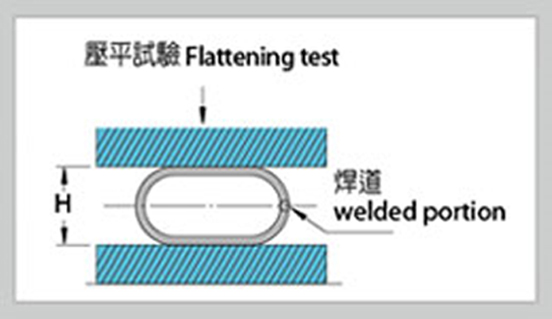

壓平試驗

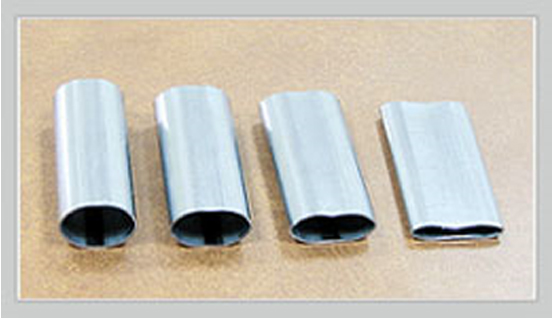

壓平實例

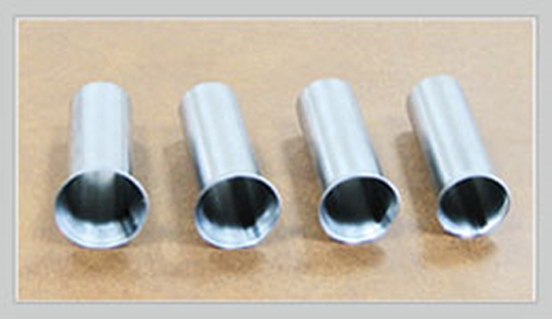

擴管實例

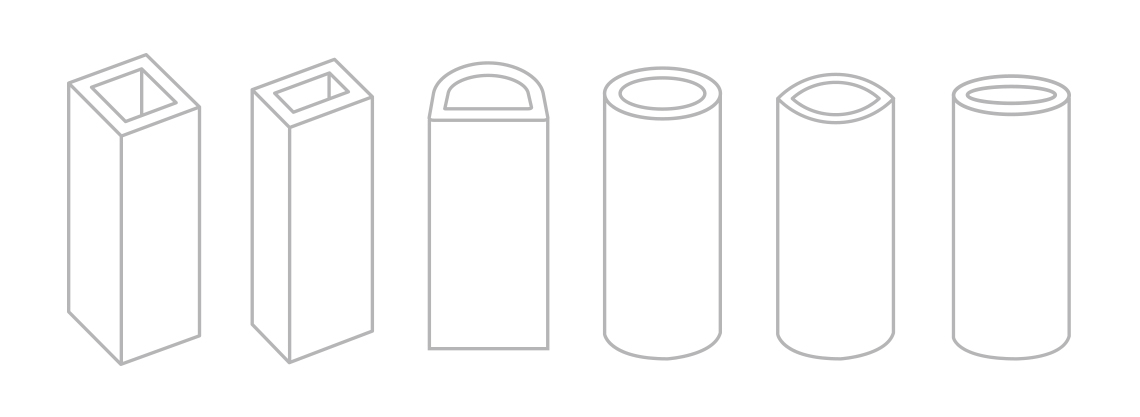

特殊管尺寸

除了基本常見鋼管形體之外，另有橢圓管、異形管等多種結構，我們可依您的需求提供客製化服務，滿足您各種需求！

橢圓管規格(mm)
20x40	20x60	30x60	30x70	40x80

異形管規格(mm)
眼睛型 52x76	麵包型 20x50
